STM32マイコンで簡易オシロスコープを自作 (3) ハードウェア編
1. はじめに
「STM32マイコンで簡易オシロスコープを自作」シリーズの第3回です。
前回まででオシロスコープのソフトウェアはそこそこ使えるものになりましたが、ハードウェアはブレッドボードで組んでいる状態のため、実用的ではありません。そこで、ここからは実際に使えるものを目指してハードウェアを製作していきます。 具体的には、
- 基板上にパーツを配置し、手のひらサイズにする。
- 前回まではマイコンのADコンバータに信号を直接入力していたため、マイコンの電源電圧3.3Vよりも高い電圧を測定できなかった。今回、入力回路を実装することで電源電圧の10倍程度まで測定できるようにする。
- 前回まではPCのUSBから電源供給していたため単体で持ち運びができなかった。今回、バッテリー駆動を可能にすることで持ち運びできるようにする。
- ケースに収めることで、さらに持ち運び易くする。(第4回で実施予定)
ということをしていきます。
2. 基板に配置した様子

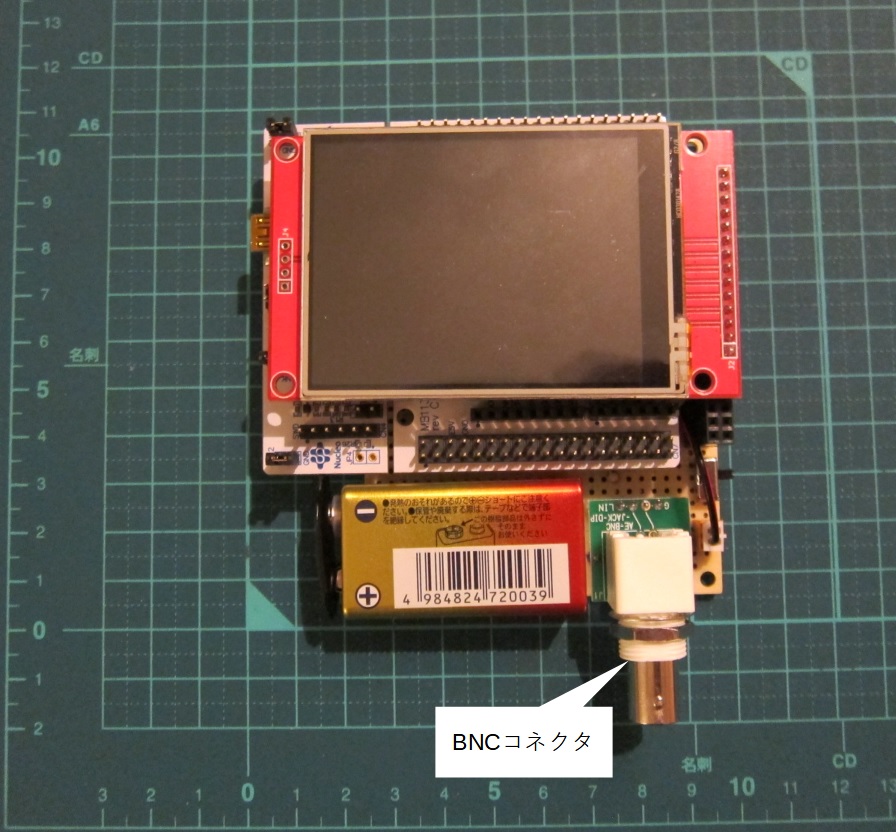

写真のようにユニバーサル基板(95mm × 72mm)にSTM32 Nucleoボードと液晶パネルを重ねて配置することで、扱いやすいサイズに収めることができました。オシロスコープ用のプローブを取り付けられるようにBNCコネクタを採用しました。バッテリー(9V電池)もスペースに収まっています。

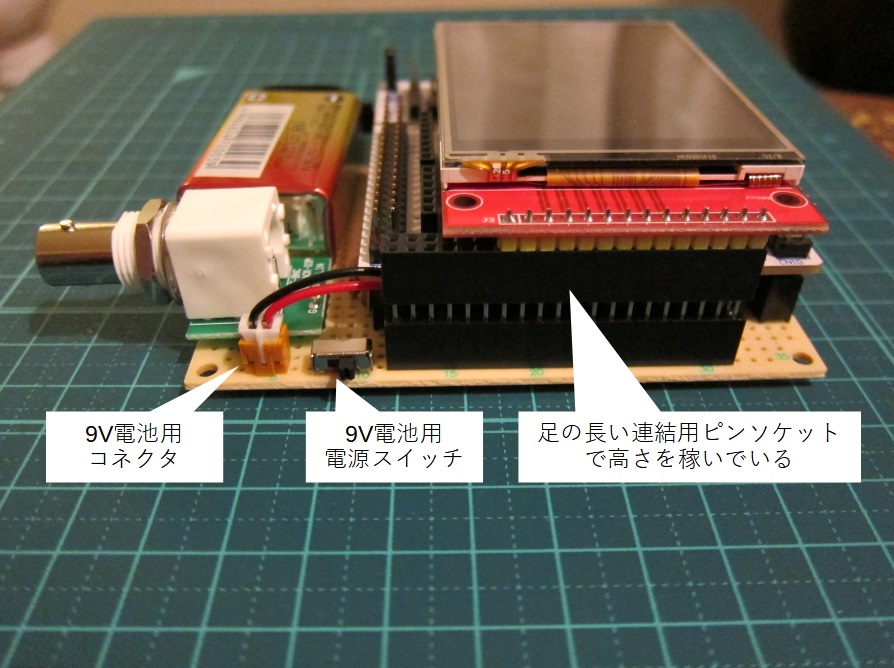

横から見た様子です。液晶パネルがSTM32 Nucleoボードの高さに合うように、ピンソケットを2段重ねにしています(上側のピンソケットは足の長い連結用ピンソケットです)。9V電池をON/OFFするためのスイッチも付いています。

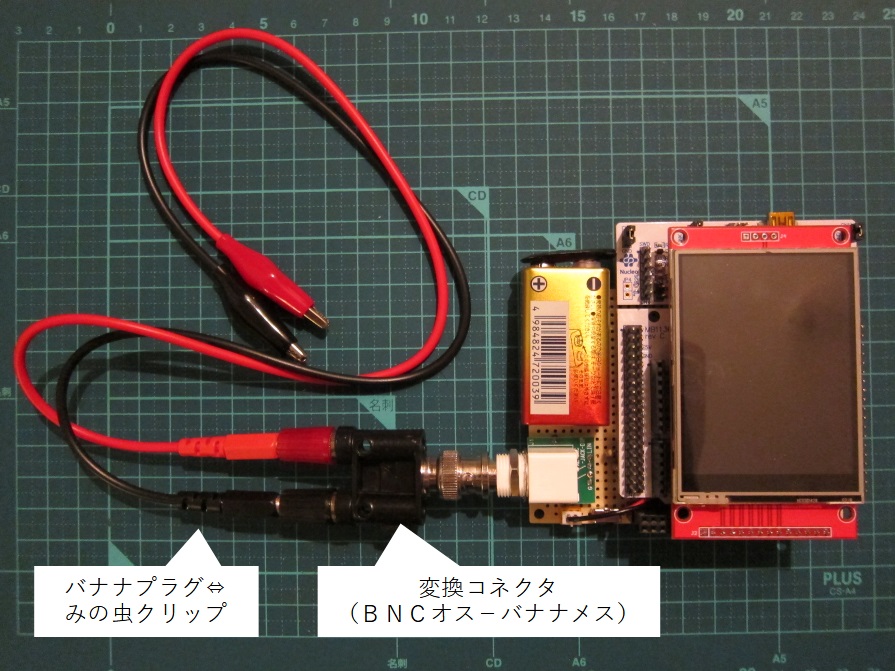

次の写真は、BNCコネクタにBNC-バナナプラグ変換コネクタを介してみの虫クリップを取り付けた様子です。BNCコネクタなのでオシロスコープ用のプローブも取り付け可能です。
3. 入力回路
電子回路は勉強中なので、ここで紹介する入力回路は、個人的に使うには十分な、最低限の入力回路という扱いでお願いします。

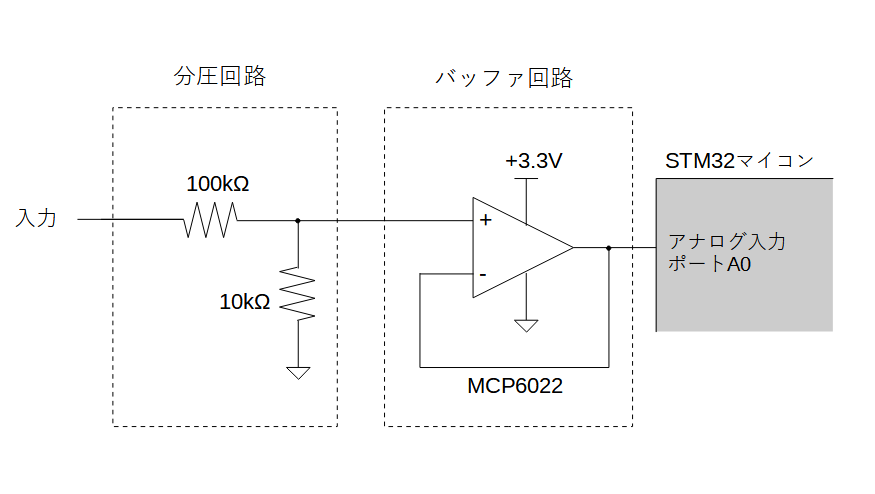

入力回路は、過大電圧からマイコンを保護することと入力インピーダンスを増大させることを目的としたバッファ回路と、マイコンの電源電圧3.3Vよりも高い電圧を測定できるようにするための分圧回路で構成しました。 回路図は次の通りです。
※全体の回路図は作成していませんが、前回記事でSTM32 Nucleoボードと液晶パネルのピンアサインを表にまとめています。
3.1. バッファ回路について
バッファ回路はオペアンプを利用します。オペアンプの出力電圧は、オペアンプの駆動電圧を超えることがないため、駆動電圧にマイコンの電源と同じ3.3Vを使用することで、マイコンを過大電圧から保護します(過大電圧でオペアンプが壊れる可能性はありますが、マイコンが壊れるよりは安価な損失で済みます)。3.3Vは、STM32 Nucleoボードの+3.3V端子から取り出せます。
また、オペアンプを取り付けることで入力インピーダンスが数MΩまで増大します。入力インピーダンスが高いほうが、測定対象の内部抵抗(出力インピーダンス)による電圧降下を抑えられるので、正確な測定ができます。
今回の用途では、単電源でレール・ツー・レールのオペアンプが望ましいため、MCP6022を利用しています。
3.2. 分圧回路について
分圧回路は、2つの抵抗R1(100kΩ)とR2(10kΩ)で構成します。この場合、分圧比は、R2 / (R1 + R2) ≒ 0.09 となります。これにより、電源電圧が3.3Vのマイコンならば、36V程度まで測定することができるようになります。
R1を90kΩにすればぴったり1/10になりますが、今回はそういう必要はなかったので手元にあった適当な抵抗を使用しました。
4. バッテリー駆動
Nucleo Board STM32F401は、Vin端子に外部電源7V~12Vを供給できるので、Vin端子に9V電池をつなげられるようにしました。Vin端子に電源供給する場合のジャンパピンの設定は次の通りです。
- JP5のピン2と3をジャンパキャップでショートする。
- JP1のジャンパキャップを外す。
Vin端子に電源供給する場合も、PCのUSBから電源供給する場合と同じように+5V端子と+3.3V端子が機能します。+5V端子は液晶パネルへの電源供給に使用し、+3.3V端子はオペアンプの駆動電源として使用しています。
5. おわりに
前回まではブレッドボードで組んでいた回路を基板上に実装することで、手軽に扱えるオシロスコープになりました。しかし、やはり最終的にはケースに収めたいところです。いつになるかはわかりませんが、次回にご期待ください。
⇒ 2022.9.18追記
ケースも作成しました。次の記事で解説しています。
STM32マイコンで簡易オシロスコープを自作 (2) タッチパネル編
1. はじめに
「STM32マイコンで簡易オシロスコープを自作」の続編です。TFT液晶モジュール (MSP2807) のタッチパネルを利用してオシロスコープのいろいろな設定を変更できるようにしました。ソースコード(STM32CubeIDEプロジェクト)は前回のGithubリポジトリにコミットしています。 mzmlab.hatenablog.com
2. Githubリポジトリ
ronron-gh/NUCLEO_F401RE_SIMPLE_OSCILLOSCOPE
3. マイコンのピンアサイン
Nucleo Board STM32F401のピンアサインは以下の通りです。
青文字がタッチパネル用に追加した接続です。
■ Nucleo CN5 (digital)
Pin | MCU pin | Function | 用途 |
---|---|---|---|
D15 | PB8 | - | MSP2807 T_DO |
D14 | PB9 | - | MSP2807 T_IRQ |
GND | - | Ground | MSP2807 GND |
D13 | PA5 | SPI1_SCK | MSP2807 SCK |
D12 | PA6 | SPI1_MISO | MSP2807 SDO(MISO) |
D11 | PA7 | SPI1_MOSI | MSP2807 SDI(MOSI) |
D10 | PB6 | - | MSP2807 CS |
D9 | PC7 | - | MSP2807 DC/RS |
D8 | PA9 | - | MSP2807 RESET |
■ Nucleo CN6 (power)
Pin | MCU pin | Function | 用途 |
---|---|---|---|
+3V3 | - | 3.3V output | MSP2807 LED (バックライト) |
+5V | - | 5V output | MSP2807 VCC |
■ Nucleo CN8 (analog)
Pin | MCU pin | Function | 用途 |
---|---|---|---|
A0 | PA0 | ADC1_0 | 入力チャンネル |
■ Nucleo CN9
Pin | MCU pin | Function | 用途 |
---|---|---|---|
D7 | PA8 | - | MSP2807 T_CLK |
D6 | PB10 | TIM2_CH3 | テスト用信号(10kHz矩形波) |
D5 | PB4 | TIM3_CH1 | - |
D4 | PB5 | - | MSP2807 T_CS |
D3 | PB3 | TIM2_CH2 | - |
D2 | PA10 | - | MSP2807 T_DIN |
4. おわりに
GUI系のプログラムはボタン等が増えていくとどんどんコード量が膨れ上がっていくので、C言語ですがオブジェクト指向的に実装して整理しやすいように工夫しました。液晶表示やタッチパネルのプログラミングは実は初めてでしたが、Githubのプログラムは興味がある方はご自由にご利用ください。
STM32マイコンで簡易オシロスコープを自作
1. 概要
電子工作をしていると、デバッグの際にモータ制御信号や通信線の信号をオシロスコープで確認したくなることがあります。簡易的なオシロスコープであれば数千円で買うこともできますが、簡易的なものであれば自分でも作れるのではないかと思い、自作に挑戦してみました。
簡易オシロスコープということで、仕様は次の通りです。
- チャンネル数 : 1ch (立ち上がりエッジでトリガ可)
- 周波数帯域 : 40kHz
- A/D分解能 : 12bit
- サンプリング周波数 : 200kS/s (※1)
- レコード長 : 300サンプル
- 最高入力電圧 : 3.3V (※2)
STM32マイコンの評価ボード Nucleo Board STM32F401の機能だけで上記仕様を実現しています。まだまだ荒削りですがマイコンのソフトウェアをGithubで公開したいと思います(筆者はオシロスコープの専門知識があるわけではないため、クオリティはあまり期待しないでくださいm(__)m )。

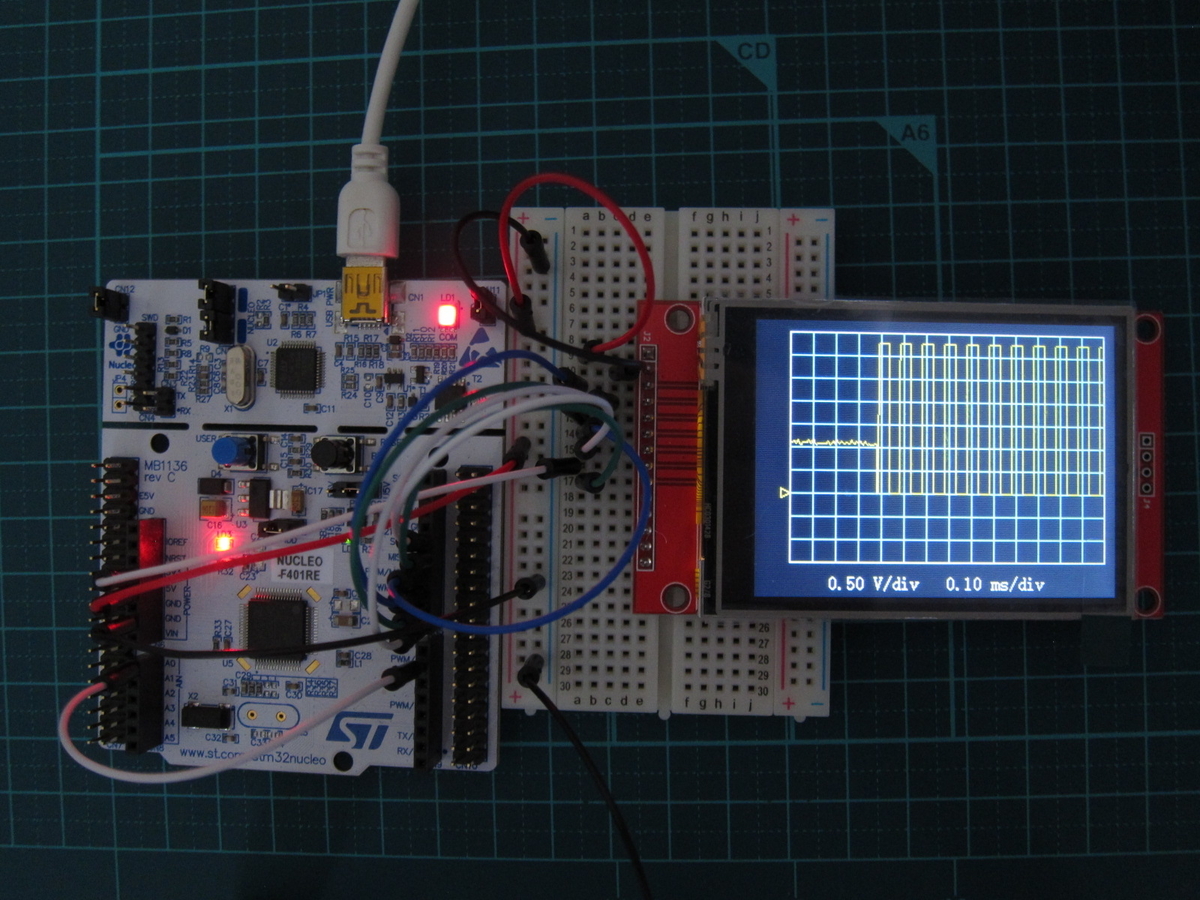

次の写真のように、ブレッドボードでソフトウェアの動作を確認できます。液晶モジュールは、ILI9341搭載タッチパネル付TFT液晶 (MSP2807) を使用しています。
※1 自分の用途では200kS/sで十分なのでそのように実装しましたが、ADCの性能的には1MS/s以上にすることも可能かもしれません。
※2 マイコンのADCポートに直接信号を入力しているため、マイコンの電源電圧3.3Vを超える信号は入力できません。本来は入力回路も適切に設計する必要がありますが、そこは追々勉強していきたいと思います...
2. 開発環境
- 開発用PC ・・・ OS: Windows10 64bit
- 統合開発環境 ・・・ STM32CubeIDE Version:1.8.0
3. Githubリポジトリ
ronron-gh/NUCLEO_F401RE_SIMPLE_OSCILLOSCOPE
4. マイコンのピンアサイン
4.1. TFT液晶モジュールとの接続
■ Nucleo CN5 (digital)
Pin | MCU pin | Function | TFT液晶 (MSP2807) |
---|---|---|---|
GND | - | Ground | GND |
D13 | PA5 | SPI1_SCK | SCK |
D12 | PA6 | SPI1_MISO | SDO(MISO) |
D11 | PA7 | SPI1_MOSI | SDI(MOSI) |
D10 | PB6 | - | CS |
D9 | PC7 | - | DC/RS |
D8 | PA9 | - | RESET |
■ Nucleo CN6 (power)
Pin | MCU pin | Function | TFT液晶 (MSP2807) |
---|---|---|---|
+3V3 | - | 3.3V output | LED (バックライト) |
+5V | - | 5V output | VCC |
※バックライトはとりあえず3.3Vに接続していますが、GPIOに接続すればソフトウェアでバックライトをON/OFFできます。
4.2. 入力チャンネル
■ Nucleo CN8 (analog)
Pin | MCU pin | Function | 用途 |
---|---|---|---|
A0 | PA0 | ADC1_0 | 入力チャンネル |
4.3. テスト用信号
■ Nucleo CN9
Pin | MCU pin | Function | 用途 |
---|---|---|---|
D6 | PB10 | TIM2_CH3 | テスト用信号(10kHz矩形波) |
5. ソフトウェア設計概要
以下、ソフトウェア設計のポイントになる部分(苦労した部分^^;)について記載します。
5.1. サンプリング機能
5μs (200kHz)の正確な周期でAD変換し、ADデータをメモリ(RAM)に時系列に格納するにはどうすればよいかという問題です。5μs周期の処理はタイマ割り込みを使えば容易に実現できますが、割り込みルーチンの中でAD変換、メモリ格納を行っていては、5μsの内に処理が終わらないかもしれません。

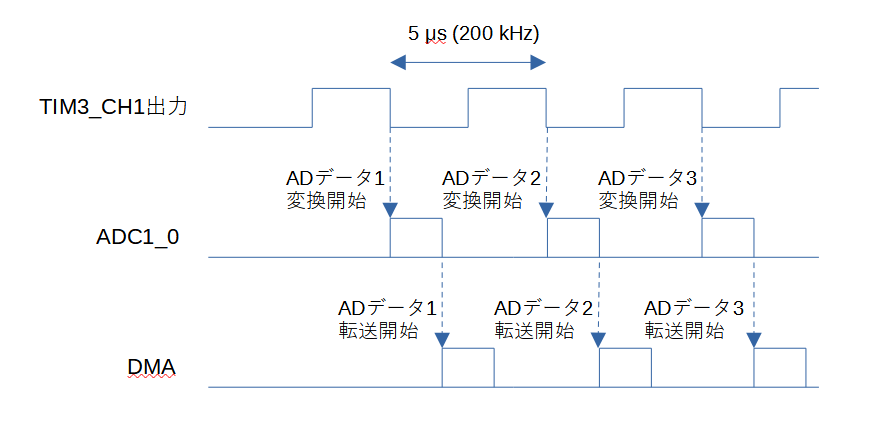

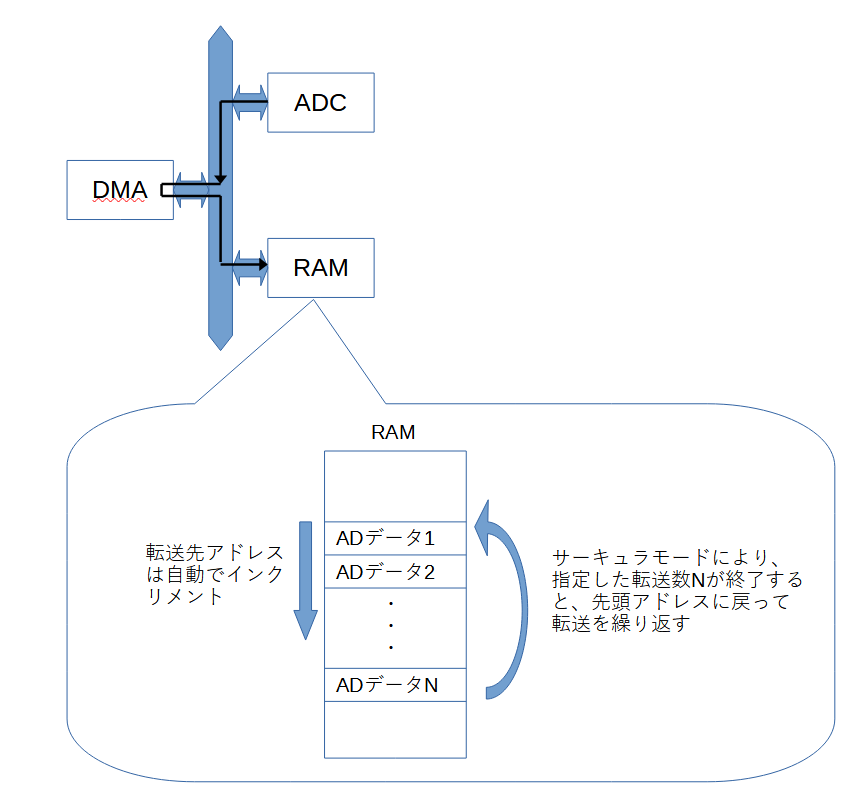

そこで、次の図のように、タイマ、ADC、DMAを連携させて、サンプリングの動作をすべてハードウェアにやらせることにします。すなわち、タイマー割り込みをトリガにしてAD変換を起動し、AD変換終了をトリガにしてDMAでADデータをRAMに転送します。また、DMAをサーキュラモードにすることで、図のように、指定した転送数のメモリ転送を無限に繰り返すことができます(繰り返しにより、先頭データから上書きされていく)。
5.2. トリガ機能

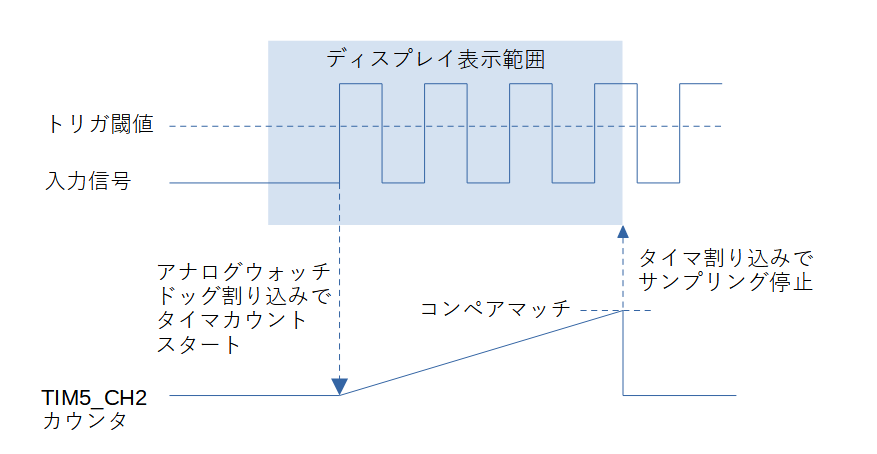

トリガ機能とは、入力信号が閾値を超えたらサンプリング(もしくは画面更新)を停止する機能です。次の図のように、ADCのアナログウォッチドッグ機能(AD変換結果が閾値を超えたら割り込みを発生)とタイマを利用して実現しました。
5.3. グラフ表示機能
サンプリングデータをリアルタイムにTFT液晶モジュール (MSP2807)にグラフ表示します。 ドライバIC (ILI9341) のインタフェースはSPIですが、MSP2807のサンプルプログラムをそのまま使うと、ソフトウェアで1ドットずつRGBデータをSPI送信データレジスタに書き込むため、ディスプレイの更新が非常に遅くなります(ディスプレイが上側から下側に更新されていくのが目で見える程遅いです)。そのため、全体(320x240)のRGBデータを一旦RAM上で作成し、DMAでSPI送信データレジスタに転送するようにして高速化しています。
6. 今後の展望
(1) TFT液晶MSP2807はタッチパネル搭載なので、タッチ操作でいろいろな設定を変更できるようにしたい。
⇒ 2022.06.19 追記
タッチパネルに対応しました。次の記事で解説しています。
(2) 入力回路をきちんと設計して、ケースに入れて、本当に使えるものにしたい。
⇒ 2022.08.21 追記
基板上に実装し、入力回路も作成することで実用的になりました。次の記事で解説しています。
⇒ 2022.09.18 追記
ケースも作成しました。次の記事で解説しています。
mzmlab.hatenablog.com
